型钢激光切割机自动上料原理是什么？在钢结构型材激光切割加工中，自动上料系统直接决定设备加工效率、切割精度与生产安全性，是替代人工上料、实现流水线自动化生产的关键核心装置。相较于传统人工搬运上料，自动化上料设备可有效解决型钢上料卡顿、叠料、定位偏差、人工劳动强度大、生产效率低等行业痛点。为帮助加工企业规范设备操作、做好日常维保、精准匹配适配设备，疆填激光从自动上料原理、操作注意事项、日常停机维护、设备选型方法四个核心维度，全面详解型钢激光切割机自动上料相关核心知识。

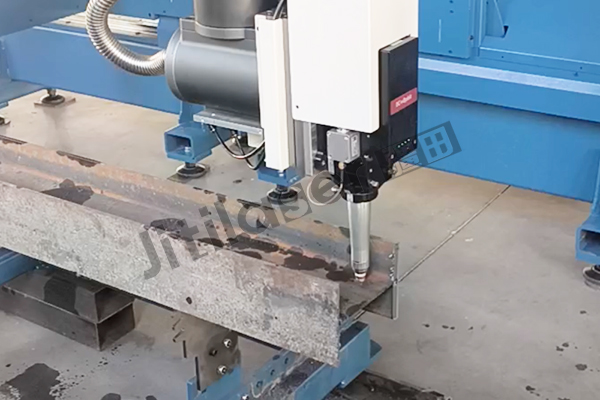

疆田型钢激光切割机
型钢激光切割机自动上料原理是什么？
型钢自动上料系统由原料储料架、分料机构、输送单元、对中定位、抓取推送、伺服数控联动、检测传感七大模块协同完成自动化上料，整体分为储料、分料、输送、定位送料四大流程，适配H型钢、槽钢、角钢、T型钢、工字钢等长条异形型材。
1、储料缓存阶段：叉车将整捆型钢堆放至上料储料台，料架配备分层支撑、侧限位挡板，避免型钢散乱滚落；料架底部配有顶升油缸/伺服升降机构，逐层抬升型钢，保证单根分离取料基础条件。
2、自动分料单根分离：分料机构包含拨料爪、挡料气缸、磁性分层检测器。升降机构抬升料捆至取料高度，拨料机构向前拨动单根型钢，挡料挡板阻挡剩余型材；磁吸传感器检测是否出现两根粘连，若叠料则自动退回重新分料，杜绝双料同步上料撞机。
3、输送与对中纠偏：分料后的型钢落入伺服辊道输送线，两侧配备液压侧推对中机构，配合激光轮廓检测传感器实时采集型钢翼缘、腹板外形，自动左右校正型材偏移；辊道采用变频伺服驱动，匀速向前输送至主机进料口。
4、抓取推送+数控联动上料
主流两种推送执行逻辑：
辊道推送式：辊道持续送料，尾部顶料伺服推杆将型钢送入设备前后双卡盘，卡盘自动夹紧；
桁架磁吸机械手式：龙门桁架搭载电磁吸盘，吸附型钢上表面，XYZ三轴平移将型钢转运至加工辊床，完成落料定位。
5、闭环传感联动控制：全流程由切割机CNC系统统一联控，料位传感器、入料到位开关、变形检测传感器实时反馈信号；若型钢弯曲、长度不符、卡盘未夹紧，系统立即暂停上料并报警，等待人工处理，实现上料、切割程序无缝衔接。
型钢激光切割机自动上料注意事项？
1、上料前点检准备：
（1）物料预处理要求：型钢表面清理铁锈、氧化皮、焊渣、油污，变形弯曲超差（直线度＞3‰）的型钢禁止自动上料，极易造成送料卡滞、切割精度跑偏；不同规格型钢严禁混堆储料架，分料机构无法自适应跨规格混料。
（2）设备基础检查：气源压力稳定0.5–0.7MPa，气动分料、对中气缸无漏气；电磁吸盘清理铁屑，避免磁力不足掉料；辊道滚轮无磨损卡顿，链条润滑充足；安全光电、急停按钮、防护围栏完整有效。
（3）程序与参数核对：在系统内录入当前型钢型号、截面尺寸、总长，开启型钢形变自动补偿功能；新规格型材先单根手动试运行，确认分料、对中、推送无干涉再切换全自动模式。
2、自动上料运行过程管控：
（1）禁止人工干预运动区域：上料桁架、辊道、机械手运动范围内严禁站人、放置工具杂物；设备自动运行时不得伸手调整型钢，如需调整必须按下急停，切断自动程序。
（2）实时监控分料与送料状态：重点观察是否叠料、卡料、侧翻；细长小型角钢易侧滑，需提前调紧侧限位挡板；重型H型钢检查顶升油缸负载，防止料架过载变形。
（3）杜绝超载、超长超宽上料：严格遵循上料装置额定载重、型材长度、截面宽度上限，超重型钢会导致伺服电机过载、辊道变形，超出设备行程的型钢无法完成卡盘夹持。
型钢激光切割机自动上料日常维护与停机规范？
1、定时清洁传感与执行部件：每日清理激光轮廓检测器、磁吸传感器表面金属粉尘；每周清理辊道、分料爪铁屑，防止磨损划伤型钢表面。
2、故障标准处理流程：出现报警（叠料、到位异常、型材偏移）先切断自动运行，手动退回型钢，排查物料变形、机构卡阻、传感器脏污，故障消除后复位再启动，禁止屏蔽报警强制上料。
3、长期停机保养：清空储料架型钢，释放气缸压力，桁架机械手归位原点；电磁吸盘做防锈防护，导轨、齿条加注润滑脂。

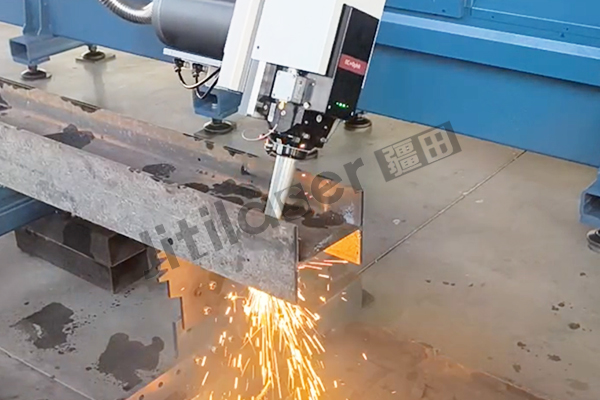

疆田型钢激光切割机
型钢激光切割机自动上料装置怎么选择？
1、看型材重量规格
小角钢、小槽钢、单根300kg内：选简易辊道上料架，便宜占地小；
常规槽钢、T型钢、300–1000kg：
选顶升储料辊道全自动上料线，可整捆连续送料；
大H型钢、工字钢、单根超1吨：选龙门电磁桁架上料，承重强、抓取稳定。
2、看每日加工产量
日切30根以内、规格杂：半自动上料，人工辅助补料，投入低；
日切30–80根、固定几种型材：全自动辊道上料，仅叉车定时补料；
日切80根以上、24小时生产：桁架机械手，可对接立体料库，少人值守。
3、看车间场地
机器前有长通道：纵向辊道一体式；
前方空间窄、多机并排：侧装桁架上料，节省长度空间。
4、配套与附加要求
追求高精度开孔坡口：带激光轮廓纠偏；
想要省事省心：优先切割机原厂配套，系统联动无故障；
后期想扩产：预留自动下料、码垛加装接口；
必查标配：安全光电、叠料报警、过载停机。

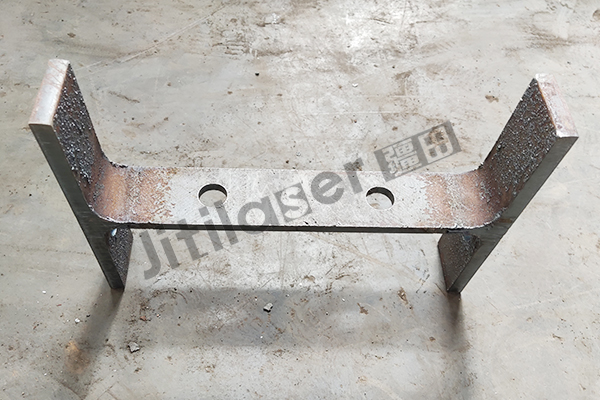

疆田型钢激光切割机切割样品
综上，型钢激光切割机自动上料系统的稳定运行，依托于标准化的机械传动、传感检测与数控联动原理，同时规范的上机操作、日常维保、精准的设备选型是保障生产高效、低故障、高精度的三大关键。企业在实际生产中，需结合自身型材加工规格、产能需求及车间工况，适配对应的上料设备，严格落实点检、运行管控与保养规范，既能有效规避卡料、撞机、精度偏差等设备故障，延长设备使用寿命，也能最大化发挥自动化设备优势，提升型钢切割整体生产效率与成品质量，助力生产线标准化、智能化升级。
