H型钢二次加工线割圆孔变形不平整怎么回事？在H型钢二次加工中，线割圆孔变形、不平整是高频出现的工艺问题，不仅影响构件装配进度，更可能埋下结构安全隐患。许多加工企业因对问题根源判断不清、处理方式不当，导致返工率高、成本增加。
疆田激光将系统拆解该问题的核心原因、潜在危害，并给出可直接落地的解决办法，帮助加工从业者全面掌握应对技巧，提升加工精度与效率。

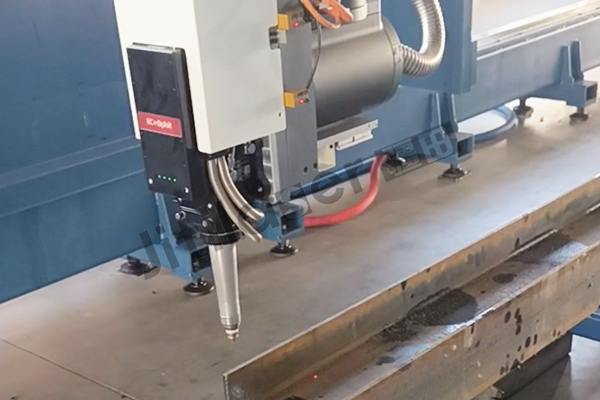

疆田激光H型钢二次加工线
H型钢二次加工线割圆孔变形不平整有什么危害？
核心结论：H型钢二次加工线割圆孔变形不平整，会直接影响结构承载安全、装配精度、使用耐久性，还可能引发返工浪费与安全隐患，需重视并及时处理。
1、危及结构承载安全（最核心危害）：
圆孔变形（如椭圆、边缘翘曲）会导致螺栓、销轴等连接件无法紧密贴合，受力面减小、应力集中，长期使用易出现连接件松动、断裂。
不平整的孔壁会让荷载传递不均，H型钢作为承重构件（如厂房框架、桥梁支架），可能因局部受力超标引发结构变形、坍塌风险。
若用于抗震、抗风等关键场景，变形后的圆孔会削弱整体结构的稳定性，降低灾害应对能力。
2、影响装配精度，导致安装困难：
圆孔尺寸偏差、形状不规则，会造成连接件（螺栓、法兰等）无法顺利安装，被迫暴力敲击可能损伤H型钢和连接件，进一步破坏结构完整性。
多个圆孔同轴度超标时，会导致组件装配错位，影响整体设备或结构的安装精度，后续可能出现运行异响、振动等问题。
装配间隙过大或不均，会降低结构的密封性（如用于管道连接场景），出现漏风、漏水、漏气等情况。
3、加速构件损耗，缩短使用寿命：
变形圆孔的边缘易产生毛刺、尖角，这些部位会成为腐蚀起点，尤其是在潮湿、户外环境中，易引发锈蚀并快速蔓延，削弱H型钢强度。
孔壁不平整会增加连接件与孔壁的摩擦磨损，长期受力振动下，磨损加剧可能导致间隙进一步扩大，形成恶性循环。
应力集中区域在反复荷载作用下，易产生疲劳裂纹，裂纹扩展后会直接导致构件失效，缩短整体结构的使用年限。
4、造成返工浪费与安全隐患：
轻微变形需额外投入人力、物力进行打磨、矫正，严重变形则需重新切割甚至更换H型钢，大幅增加加工成本和工期。
若变形未被及时发现，安装后结构存在隐蔽缺陷，后续使用中可能突发故障，引发设备损坏、人员伤亡等安全事故。
返工过程中需拆卸、二次加工，可能对H型钢造成二次损伤，影响其原有力学性能。

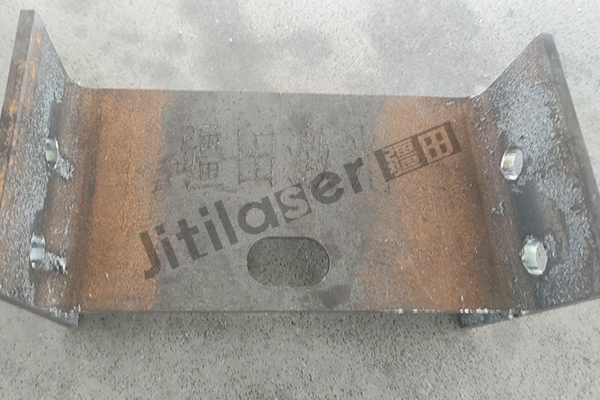

疆田激光H型钢二次加工线加工样品
H型钢二次加工线割圆孔变形不平整怎么回事？
1、材料本身与应力问题：
H型钢为焊接成型件，自带生产残留内应力，线割会破坏应力平衡，导致局部收缩/翘曲，圆孔边缘变形、不圆。
材质不均（含杂质、晶粒粗大）或未做预处理（退火/时效），应力释放更剧烈，变形风险翻倍。
2、切割工艺参数不合理：
切割速度过快：热量无法及时散发，材料局部过热软化，冷却后收缩不均，圆孔边缘粗糙、出现椭圆。
电流/功率过大：火焰/等离子弧能量过强，烧损圆孔边缘，产生毛刺、凹陷，同时加剧热变形。
切割顺序/起割方式不当：直接从圆孔中心起割，或未预留工艺孔，导致材料受力集中，引发变形。
3、装夹与支撑方式不当：
装夹力度不均：局部夹紧力过大，提前产生附加应力，切割后应力叠加释放，圆孔形状畸变。
支撑点不合理：支撑点过少、位置偏斜，H型钢自重或切割振动会导致工件轻微位移，圆孔偏心、不平整。
未预留收缩余量：切割后材料冷却收缩，未预留尺寸余量，导致圆孔缩小、边缘翘曲。
4、设备与刀具精度问题：
设备精度下降：导轨磨损、主轴晃动，导致割炬运行轨迹偏移，圆孔出现椭圆、不圆。
割嘴故障：割嘴磨损、堵塞或型号不匹配，火焰/等离子弧喷射不均，切割面呈锯齿状，粗糙度超标。
定位偏差：数控系统参数漂移、原点校准不准，导致圆孔位置和形状精度超标。
H型钢二次加工线割圆孔变形不平整怎么办？
1、处理材料应力：从源头减少变形
切割前做预处理：对H型钢进行退火或时效处理，释放残留内应力，尤其厚壁、大尺寸工件必须执行。
先割释放槽：在圆孔周围提前切割1-2条浅槽（深度为板厚的1/3-1/2），引导应力释放，避免集中作用于圆孔。
选择优质材料：优先选用材质均匀、无明显缺陷的H型钢，避免含砂粒、气孔较多的基材。
2、优化切割工艺参数：
调整速度与能量：根据H型钢板厚匹配参数，板厚越厚，切割速度越慢、能量越适中（例：10mm厚钢板，等离子切割速度控制在300-500mm/min，电流80-100A）。
规范起割与切割顺序：先在圆孔外侧钻工艺孔（直径≥8mm），从工艺孔起割；采用“从外到内”或“分段切割”方式，避免一次性连续切割闭环。
选择合适切割方式：薄板（≤12mm）优先用等离子切割，切口平整；厚板（＞12mm）可用火焰切割，搭配预热（预热温度80-150℃），减少温差变形。
3、改进装夹与支撑：
均匀装夹：采用多点夹紧方式，避免单点强力夹紧，夹具与工件间垫软质垫片（如橡胶垫），减少局部应力。
合理支撑：根据H型钢长度、重量设置足够支撑点（每1.5-2m一个），支撑面与工件贴合紧密，防止切割时振动或位移。
预留收缩余量：圆孔尺寸预留0.5-1mm收缩量（按板厚调整，板厚越大余量越大），避免冷却后尺寸偏小。
4、校准设备与维护刀具：
设备精度校准：定期检查导轨间隙、主轴垂直度，重新校准数控系统原点和割炬定位精度，确保运行轨迹偏差≤0.1mm。
刀具维护：定期更换磨损、堵塞的割嘴，根据切割材质选择匹配型号（如切割碳钢用丙烷-氧气割嘴，不锈钢用等离子专用割嘴）；切割前清理割嘴表面杂质。
优化切割环境：避免在大风、高温环境下切割，必要时搭建防护棚，防止火焰/电弧偏移；切割面下方预留足够空间，避免熔渣堆积影响切口。
5、后续修正处理：
若圆孔轻微不平整：用角磨机搭配砂轮片轻轻打磨边缘，去除毛刺和锯齿状缺陷，确保表面粗糙度达标。
若变形严重：对变形区域进行局部加热矫正（加热温度600-800℃，避免过烧），冷却后重新检查尺寸；无法矫正时，需重新切割。
疆田激光工厂
H型钢二次加工线割圆孔变形不平整的问题，根源多集中在应力、工艺、装夹、设备四大维度，其危害直接关联结构安全与加工成本，不可忽视。通过切割前预处理、工艺参数优化、装夹支撑改进及设备定期校准，可从源头控制变形；若已出现问题，针对性采取修正措施也能最大程度降低损失。建议加工企业将相关解决办法纳入标准化作业流程，定期开展设备维护与人员培训，从根本上提升加工精度，保障构件使用安全与稳定性。
